安全，高效設計：
■交流電機，無需更換碳刷；
■多功能顯示儀表具有電量顯示、故障代碼顯示、工作時間累計顯示和快慢速顯示；
■側門和電瓶蓋全部可打開，電瓶可從側面拉出，有利電瓶的互換和維修；
■擁有避震裝置，降低噪音；
■手把設有緊急反向開關，整車操作更具安全性；
■自動減速功能使操作更安全；
■內置卸荷閥保護車子不超載使用，提高車子的可靠性；
■手柄在垂直和水平方向都處于剎車狀態，提高車子的安全性；
■緊急斷電開關；
■龜形慢速行駛開關；
■無級變速控制；

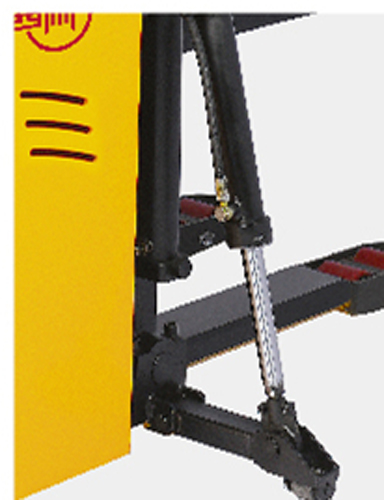

■兩側輔助支撐腿，提高車兩側向穩定性。
結構優化設計：
■低重心設計，具有很好的穩定性；
■上臥式驅動輪，使得整個驅動單元回轉半徑小、輪子更換維護簡單方便，電機具有更好的防塵、防水效果。使得制動器和電機更加經久耐用，可靠性得以提高；
■車架、門架可分離，互換性好；
■全自由提升，適宜低矮房屋內作業(起升3米堆高車可進入2米大門)；
■堅固的進口門架。
易維護設計：
■低電壓保護系統，延長電瓶的使用壽命；
■采用電氣整體設計模式，線路整潔、美觀，裝配、調試、維修方便；
■CANbus 技術簡化了線路，增強整車可靠性；
■霍爾傳感器減少電子元件磨損，增強使用壽命；
|
型號
|
|
CDD20K
|
CDD20K（6.5米）
|
|
驅動方式
|
|
電動（蓄電池）
|
電動（蓄電池）
|
|
駕駛方式
|
|
站駕
|
站駕
|
|
額定載荷
|
Q（kg）
|
2000
|
2000
|
|
載荷中心距
|
c(mm)
|
600
|
500
|
|
前懸距
|
x(mm)
|
672
|
672
|
|
輪距
|
Y(mm)
|
1378
|
1408
|
|
自重（帶電瓶）
|
kg
|
1550
|
1850
|
|
軸負載，滿載時前/后軸
|
kg
|
1890/1660
|
2090/1760
|
|
軸負載，空載時前/后軸
|
kg
|
1070/480
|
1270/580
|
|
輪子
|
|
聚氨酯輪
|
聚氨酯輪
|
|
輪子尺寸，前輪
|
|
Φ250×70
|
Φ250×70
|
|
輪子尺寸，后輪
|
|
Φ80×84
|
Φ80×84
|
|
附加輪
|
|
Φ150×60
|
Φ150×60
|
|
輪，前后數量（X=驅動輪）
|
|
1×+2/4
|
1×+2/4
|
|
前輪輪距
|
b10(mm)
|
580
|
676
|
|
后輪輪距
|
b11(mm)
|
404/525
|
404/525
|
|
門架縮回時高度
|
h1(mm)
|
1735/1985/2135/2235/2050/2210/2410
|
2710
|
|
自由提升高度（客戶選配）
|
h2(mm)
|
1300/1550/1700/1800/1570/1740/1940
|
2240
|
|
起升高度
|
h3(mm)
|
2500/3000/3300/3500/4500/5000/5600
|
6500
|
|
作業時門架最大高度
|
h4(mm)
|
2955/3455/3755/3955/5070/5550/6150
|
7050
|
|
操作手柄在驅動位置的最小/最大高度
|
h14(mm)
|
1150/1450
|
1150/1450
|
|
降低時高度
|
h13(mm)
|
90
|
90
|
|
總體長度
|
l1(mm)
|
2020/2100
|
2100/2180
|
|
叉面長度
|
l2(mm)
|
950
|
950
|
|
車體寬度
|
b1(mm)
|
850
|
950
|
|
貨叉尺寸
|
s/e/l(mm)
|
60/180/1070(1150)
|
60/180/1070（1150）
|
|
貨叉外寬
|
b3(mm)
|
570/695
|
570/695
|
|
軸距中心離地間隙
|
m2(mm)
|
31
|
31
|
|
通道寬度，托盤1000×1200（1200跨貨叉放置）
|
Ast(mm)
|
2535
|
2615
|
|
通道寬度，托盤800×1200（1200沿貨叉放置）
|
Ast(mm)
|
2515
|
2595
|
|
轉彎半徑
|
Wa(mm)
|
1655
|
1735
|
|
行駛速度，滿載/空載
|
Kw/h
|
5.8/6
|
5.8/6
|
|
提升速度，滿載/空載
|
m/s
|
0.09/0.11
|
0.09/0.11
|
|
下降速度
|
m/s
|
0.12/0.11
|
0.12/0.11
|
|
最大爬坡能力，滿載/空載
|
%
|
6/15
|
6/15
|
|
行車制動
|
|
電磁制動
|
電磁制動
|
|
驅動電機功率
|
Kw
|
1.5(AC)
|
1.5(AC)
|
|
提升電機功率
|
kw
|
3
|
3
|
|
蓄電池電壓/額定容量
|
V/Ah
|
24/300
|
24/300
|
|
蓄電池重量
|
kg
|
300
|
300
|
|
蓄電池尺寸（長×寬×高）
|
mm
|
675×254×500
|
675×254×500
|
|
駕駛員耳邊噪音等級符合DIN12053
|
dB(A)
|
70
|
70
|
1、與h1、l、Q有關的參數都按h1=3000mm、l=1070mm計算
